Tocadiscos guateque...

Pequeño tocadiscos "estilo guateque"

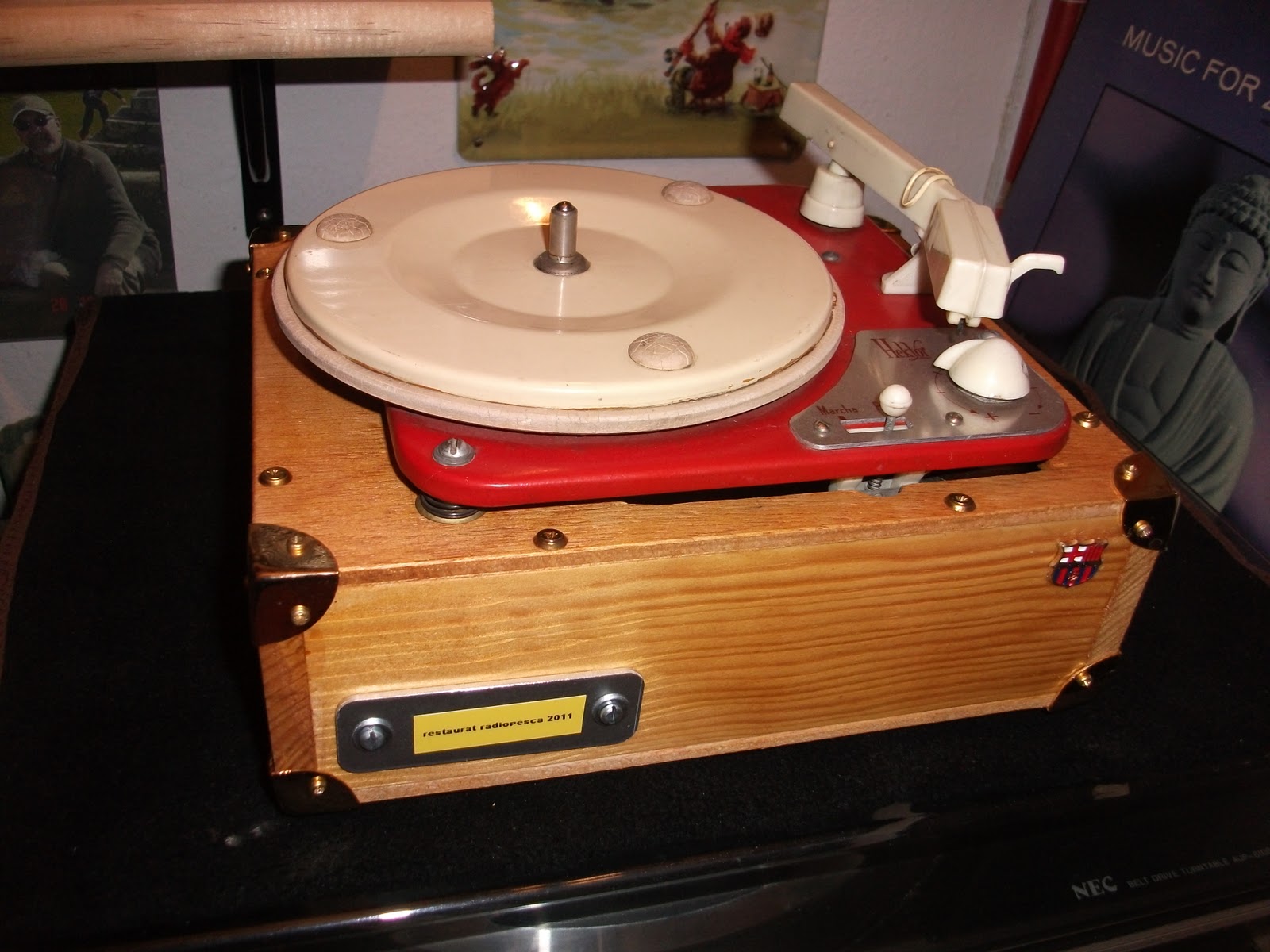

Este pequeño tocadiscos se ha realizado a partir de la adquisición de un minúsculo tocadiscos,el cual llegó al taller de Radiopesca sin capsula.Solo puede reproducir discos EP de 45 r.p.m.dado su pequeño tamaño.El reto estaba hechado a partir de su adquisición.Se realizó una pequeña caja de madera de tipo artesanal.Se dotó al conjunto de un amplificador de b.f. de 1watt de potencia r.m.s.,un pequeño altavoz de 8 ohms.,una fuente de alimentación de 12 voltios para el circuito amplificador.Una vez hechas las pruebas pertinentes,hubo que realizar un circuito rectificador de 1 amp.de potencia,6v. c.c.,para alimentar el motor del pequeño tocadiscos que consume más de 600 ma.Se consiguió una cápsula ceràmica provista de doble aguja y se adaptó al brazo del fonocaptor.La reproducción és elemental,de gran potencia y de un sonido vintage francamente enternecedor.Una vez debidamente ajustado,montado y terminado el montaje general,el resultado és el que se puede observar en las fotografias que anunque suene a tópico,hablan por si solas.

Texto y fotografias Enric Padrós   responsable Radiopesca

Bello giradiscos

Bello tocadiscos

De los diversos tipos de coleccionistas que existen,tantos como personas que coleccionan,me siento totalmente identificado con aquellos que sienten gran predilección por las viejas piezas de colección,olvidadas,en estado más que deplorable,pero que todavia tienen un hilo de "vida"si uno se decide por ellas y las retorna al mundo de los vivos.

Lo confieso,me apasiona restaurar y retornar a su estado primitivo todo lo antiguo que cae en mis manos;en este caso material electrónico.Asi pues en un "mercadillo" de rastro de material electrónico,hallé este viejo y más que "simpàtico" plato de tocadiscos,que sin duda formaria parte de una pequeña maleta de las que se utilizaban en los años 60 del pasado siglo XX,para organizar las fiestas en casas particulares por los jóvenes de la época.

Sea por nostalgia,sea por lo dicho anteriormente,lo adquiri y decidí que debia restaurarlo,dàndole un nuevo "look"al pequeño "mueblecito"que debia alojarlo.

Asi de sencillo y fàcil.Me inspiré en las viejas maletas de madera de aquellos años y con unos listones y unas placas de contrachapado,más los embellecedores,el resultado és el que se puede observar en las fotografias.Por otro lado,lo que me sorprendió fué el estado de conservación en que se hallaba el citado plato giratorio.Como toda vieja pieza de rastro,tenia suciedad a mares,alguna de muy incustrada,pero ello no debe de asustar nunca a nadie.La suciedad por resistente que sea acaba desapareciendo,lo que no tiene muchas veces remedio seria un motor quemado (pongo por ejemplo).El motor en este caso gira como el primer dia,funcionando eso si a 6 voltios corriente continua.Ello me hizo pensar en que bien podria tratarse de un plato giradiscos preparado para poder funcionar en los viejos automóviles que llevaban bateria de 6v.c.c..Otros datos curiosos son el sistema de suspensión del plato giratorio;elemental pero efectivo.Y otra curiosidad;el plato varia las revoluciones del mismo mediante un potenciómetro regulador y la ayuda de un disco etreboscópico,consiguiendo las velocidades de 33 r.p.m. y 45 r.p.m..Además el motor funciona en sistema flotante,dejando de girar cuando no està debidamente nivelado.Todo un "prodigio" de la época.En lo referente a la aguja,evidentemente fué necesario el cambio de la misma,pero sin ninguna otra complicación.Ahora solo falta para terminar el trabajo poder realizar una tapa superior en metracrilato que le darà más "caché" y protección,la única pega és el elevado precio que pide el fabricante por ella.

restauración Radiopesca Enric Padrós

Curiosos radioreceptores

Radioreceptores curiosos




Todos aquellos que tenemos corriendo por nuestras venas algo más que sangre,como somos los sufridos coleccionistas,sentimos una especial satisfacción cuando hallamos en una tienda de rastro un ejemplar curioso;si además dicho ejemplar es casi una rareza y el precio és muy asequible la dicha és inmensa.

Asi fue hace un tiempo atrás.En una tienda de mi ciudad dedicada a la venta de material antigüo,procedente por lo general del vaciado de pisos;vi un radiorreceptor de la firma Muns,fabricado en Barcelona,en la década de los años 50/60 del pasado siglo XX.

Su curiosidad más destacable és que el mismo està realizado totalmente artesanalmente.Es decir.el circuito es de baquelita con los componentes en un lado del mismo y el cableado està realizado manualmente por el otro lado de la baquelita;un trabajo que en la actualidad seria casi imposible de llevar a cabo dado el coste tan elevado del precio de la mano de obra.

Otro dato a destacar es que el mueble es de plàstico muy endeble,tanto que uno debe de andar con mucha cautela para evitar golpes bruscos,pues las roturas están al orden del dia.

De bella y elegante estampa,este receptor fue restaurado en el taller de Radiopesca.El trabajo realizado,se basó principalmente en la restauración del estuche exterior fabricado en cartón/piel.A dicho estuche se le incorporó una correa de piel de la cual no disponía,dado que estaba totalmente desaparecida.

Una limpieza muy a fondo de todo el conjunto y una pequeña puesta a punto nos dejo escuchar de nuevo la radio por medio de este radiorreceptor.

Huelga decir que los transistores que lleva incorporados son del tipo de germanio y tienen un notable desgaste de material,propio del tiempo transcurrido.Al mismo tiempo seria necesario cambiar todos los condensadores de paso y electrolíticos que configuran dicho receptor.

Pero la experiencia me ha hecho llegar a la conclusión que exceptuando los receptores que se usan para la recepción de emisoras de radio prácticamente a diario,lo mejor és dejar el radiorreceptor tal y como se halla,dado que el paso del tiempo también afectarà a los nuevos componentes sin remedio y perderemos los que fueron colocados de origen los cuales en muchos casos son muy curiosos.

El resultado final está presente en las fotografias que acompañan el presente articulo.

Un viejo radiorreceptor que recobro la vida y que se salvó de un final más que trágico.

Texto y fotografias Enric Padrós    radiopesca

Aquellos bellos receptores de radio...

Bellos y curiosos radioreceptores de radio





Ha veces como por casualidad llegan a nuestras manos radiorreceptores de una belleza especial.Este és sin duda el caso de este bello modelo de la nipona firma Sanyo.Es un radiorreceptor que aparte de su especial diseño,tiene una curiosidad añadida.Se trata de aquella curiosa gama de radiorreceptores que aparecieron en los últimos y primeros años de la décadas de los 50 y 60 del pasado siglo XX.Dichos radiorreceptores tienen la curiosidad de que son radios con los muebles que sirvieron años atrás para fabricar receptores de válvulas y, que a la aparición en el mercado de los transistores,las firmas comerciales ante la creciente demanda de dichos aparatos y no teniendo aún terminados los diseños de los nuevos radiorreceptores,optaron por recurrir a dicha solución,fabricar radiorreceptores con muebles de receptores a válvulas pero en su interior todo realizado con el nuevo componente que acabaria por desplazar definitivamente a la fiable,agradecida y maravillosa válvula,los transistores.Eran los nuevos tiempos que no cesan,y asi serà mientras el ser humano no pierda la capacidad de buscar mejores y más económicas formas de fabricación de todo cuanto se consume.

El radiorreceptor que ocupa este articulo fue un obsequio de un buen amigo que tuvo la fatal desgracia de que dicho radiorreceptor recibiese un inesperado y fuerte remojón debido a unas extraodinarias lluvias de otoño que inundaron el lugar donde este se hallaba guardado celosamente.

El proceso de restauración se ha llevado a cabo por el taller de Radiopesca.En primer lugar se procedió a la eliminación de toda humedad y restos de polvo que afectavan a todo el receptor especialmente en su interior.Se restauró el sistema de portapilas,totalmente deshecho al haber sido atacado por el ácido de las viejas pilas de alimentación que quedaron en su interior por muchos años.Se restauró el sistema de dial que tenia la transmisión rota.Se repasó todo el circuito impreso tanto en su parte de A.F.como en B.F.

Se procedió al pulido del mueble exterior e interior,con productos y maquinaria exprofesa.Y finalmente se realizó siguiendo el modelo de tapa posterior una tapa en cartón piedra donde se incorporaron los grabados de la época,como la placa de permiso uso y disfrute.

El resultado està a la vista,la selectividad del receptor és de una calidad muy notable en A.F.y,la potencia del amplificador de baja frecuencia alta y con muy buena respuesta tanto en graves como agudos,regulables por control de tono en mando exterior.

Un verdadero receptor de colección del que cada dia està el que suscribe más satisfecho de poseer.

Texto y fotografias Enric Padrós responsable de Radiopesca

Pequeños receptores curiosos

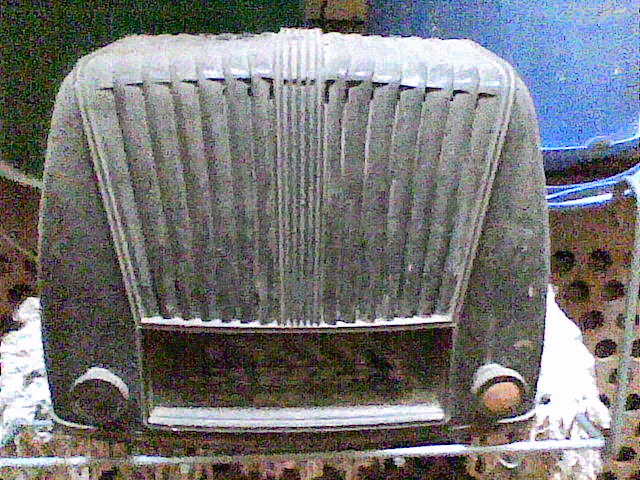

Devolver a la vida a un viejo receptor de radio que alguién olvido en un viejo desván,puede sonar a tópico pero no cabe duda de que a todos los que somos aficionados al coleccionado y restauración de viejos aparatos nos produce una inexplicable satisfacción.En el receptor de este articulo,cabe decir que de entrada se le apreció unas posibilidades de restauración que afloraban por si solas.

Puestos en “harina”,cabe decir que lo que más trabajo representó fue el limpiado del receptor y especialmente el del mueble de madera.

Este fue lijado y barnizado según costumbre en Radiopesca a base de goma/laca.Pintado,y tratado con un barniz especial cubremadera,se pasó al reparado del receptor.Cambio de los condensadores electrolíticos totalmente abiertos.Cambio de cable de red,y de antena ext.,conectado a la red de 125 volts.,oh!,sorpresa funcionaba perfectamente.No se le apreciaron signos de agotamiento en el conjunto de válvulas que por cierto son cinco.

Se “fabricó”E una tapa posterior siguiendo el criterio de Radiopesca y se montó todo el conjunto.

Como se podrá apreciar en la fotografia queda pendiente el tema de botones de mando que como es sabido es un tema altamente complejo su búsqueda y hallazgo.

Espero que en un plazo no muy lejano pueda presentaros definitivamente el acabado del receptor luciendo su nueva botonera de mando.

Texto y fotografias Enric Padrós Radiopesca

TELEFUNKEN "Trobador"

Existen receptores de radio,que uno acaba cogiéndoles cariño.Quiza el motivo no sea otro que el largo tiempo que uno ha empleado para que este quedara en el mejor estado posible dentro de las múltiples limitaciones que uno halla a lo largo y ancho del camino de la restauración.En este tema como en otros diversos,existen verdaderos artistas del restaurado,llegando a dejar el material como en su dia salió de la factoria,o casi mejor aún.


No es este mi caso.Soy solamente un entusiasta de la restauración,pero no dispongo ni de los medios ni de las posibilidades que otros afortunadamente tienen.Por ello mis restauraciones,o creaciones en algunos casos son fruto de la perseverancia,del ingenio y como no de la técnica que se posee.

Asi pues mis restauraciones,en primer lugar deben de satisfacerme a mi.Si gustan a los aficionados mejor,pero si son motivo de menosprecio por parte de los llamados “puristas”,ello no me va a quitar el sueño en absoluto.

He hecho este digamos “preámbulo” porque el receptor de radio traido a colación es todo un ejemplo de esfuerzo e ingenio restaurador.Muchas de las piezas empleadas en su restauración no son originales,pero han estado escogidas con todo el cariño que uno pone en sus realizaciones.

Como siempre las imágenes hablan por si mismas.A fin de cuentas de estar dicho receptor abandonado en un viejo desván a funcionar perfectamente,creo que va un largo y tortuoso trecho.Solo a nivel de información diré que ha sido necesario:

Mueble: limpiar minuciosamente,pintar detalles dorados y pulir con productos especiales.Cambiar la tela interior frente al altavoz.Realizar en cartulina tapa posterior (sui generis).Adaptar prolongador y boton mando conmutador de ondas.

Chasis: Cambiar condensadores electrolíticos y de poliéster (la mayoria abiertos) resistencia shunt bobinada,lámpara dial 125v.,válvulas UY41 y UL41

agotadas completamente.Cambiar papiro transparente fondo dial.Reparar i pintar aguja dial.Cambiar plaqueta A.T..Colocar goma pasacables red.Cambiar parte del alambrado (reseco).Cambiar centros de conexión oxidados.

Nada,o casi nada pero al fin tener la satisfacción de haber “vuelto a la vida” un viejo receptor “Trobador” TELEFUNKEN que hubiera acabado irremediablemente en el odioso contenedor de basura.Hasta la próxima restauración.

Texto y fotografias Enric Padrós taller Radiopesca

Pequeños hallazgos

Pequeños hallazgos

A veces uno casi sin quererlo,consigue unos pequeños hallazgos,pequeños en medida pero no en calidad y rareza.Este fue mi caso hace unos dias.En un mercado de rastro habitual,donde uno debe de ir a ver que encuentra y no de búsqueda concreta.

Andando entre mil y un objeto de los que nos recuerdan un pasado no muy lejano,encontré un par de receptores de radio a transistores a un precio muy interesante,un verdadero regalo.

En las fotografias adjuntas se puede observar el antes y el después.Puedo garantizar que los dos actualmente funcionan correctamente,aún cuando al receptor Sony se le acusa el inexorable paso del tiempo en sus componentes y un marcado desajuste en su parte de frecuencia intermedia,lo cual espero serà subsanado en breve,dado que mi generador de R.F. està en dique seco.

Como se observa se trata del receptor Sony TR-63 perteneciente al año 1957.Toda una verdadera joya,que una vez pasada por el taller de restauración de Radiopesca ofrece el aspecto que se desprende en las fotografias.Esta considerado el primer transistor de bolsillo y según rezan las cronicas,en su época gozó de mucha fama en EE.UU.

El segundo receptor se trata de un Inter Tunderbol.Pertenece a una época en la que se fabricaron diversos receptores de radio a transistores con formas muy singulares,este és uno de ellos.Dotado únicamente de AM,su rareza se basa en su forma.

Según los coleccionistas los dos modelos son de los denominados 3 estrellas en su grado de dificultad.

Plena satisfacción por su posesión y por salvar de un fin triste a los que nos dieron satisfacción,servicio y que en definitiva marcan el paso del tiempo,las modas,y la técnica.

Texto y fotografias Enric Padrós Radiopesca
